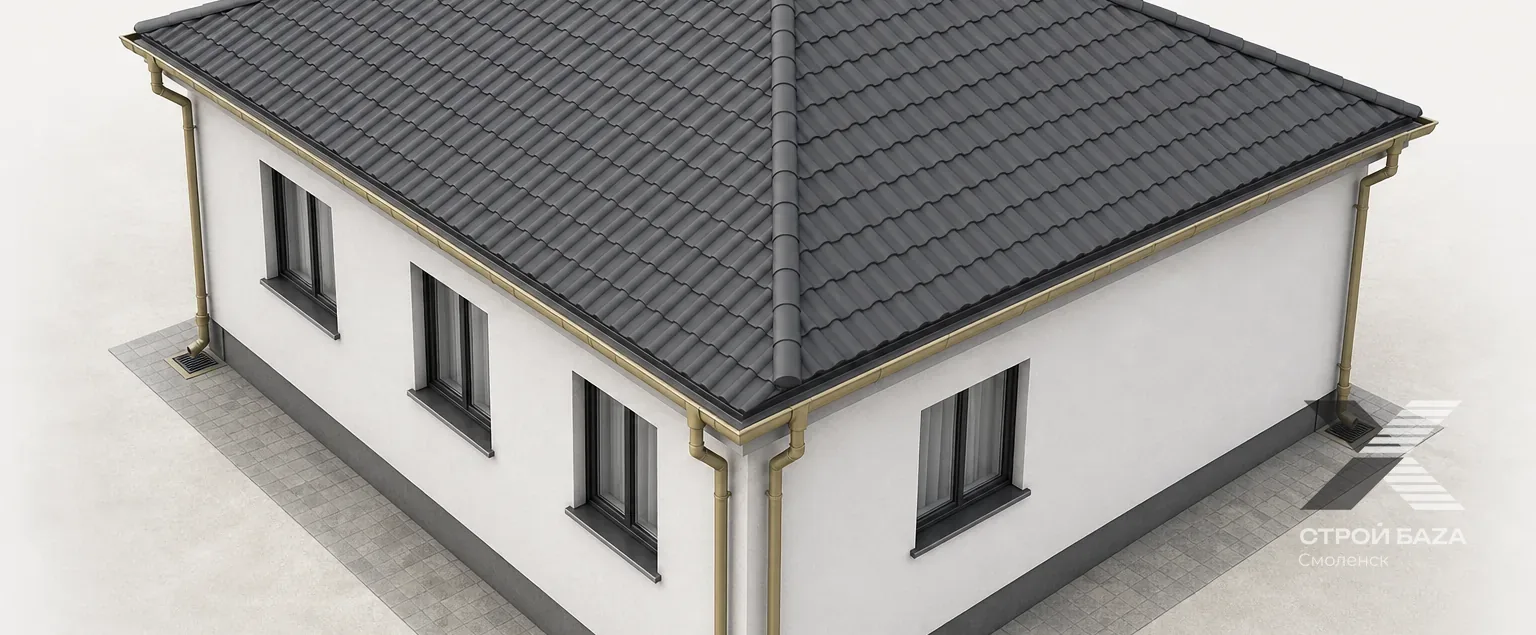

Сколько желобов и труб нужно для четырёхскатной крыши

• длину каждой из четырёх сторон крыши по карнизу;
• размеры здания по наружным стенам;
• высоту, на которую предстоит вести трубы до отвода воды;
• положение дверей, дорожек и мест, где нельзя ставить трубу.

Сложите длины всех карнизов. Для прямоугольного дома это периметр здания: две длинные и две короткие стороны. Например, при размерах 10 × 8 м потребуется около 36 м желоба: (10 + 8) × 2. Если карниз имеет выступы или сложные участки, измерьте каждый отдельно. При расчёте комплектующих учитывайте стыки, углы и предусмотренный производителем запас на подрезку.

Не ориентируйтесь только на количество скатов: одна труба может принимать воду с нескольких участков желоба, но её пропускной способности должно хватать для площади крыши, которая на них приходится. Посмотрите таблицу подбора производителя: в ней указаны допустимая площадь водосбора и длина желоба для выбранного диаметра системы. Чем больше площадь и интенсивнее дождь в регионе, тем внимательнее нужно подбирать сечение.

Для предварительной схемы удобно предусмотреть трубы у углов здания. На длинных сторонах могут понадобиться дополнительные выпуски. Размещайте их так, чтобы желоб не отводил воду к одной трубе с чрезмерно длинного участка: допустимую длину между выпусками уточните в инструкции системы. Учитывайте, что вода в желобе должна идти к воронке, а не застаиваться.

У дома 10 × 8 м периметр карниза — 36 м. Если поставить по одной трубе в каждом углу, получится четыре трубы, а каждый прямой желоб будет отводить воду к ближайшим выпускам. Это только начальный вариант: проверьте его по таблице выбранной системы с учётом площади скатов. Если расчётная нагрузка превышена или сторона длинная, добавьте выпуск и разделите желоб на более короткие участки с уклоном к воронкам.

Площадь водосбора берут не по сумме наклонных поверхностей, а по проекции крыши на горизонтальную плоскость. Если у здания есть пристройка, навес или ендова, уточните, куда с них поступает вода: это может увеличить нагрузку на отдельную часть водостока.

Выпуски обычно располагают у углов, но окончательное место выбирают по отводу воды. Направьте трубу в ливневую канализацию, водосборную ёмкость или на участок с безопасным отводом от фундамента. Не выпускайте воду прямо к стене и на дорожку. До монтажа разметьте уклон желоба и проверьте, что воронки не мешают окнам, дверям и другим элементам фасада.

• расчёт желоба только по одной стороне крыши;
• выбор числа труб без учёта площади водосбора;
• слишком длинный участок желоба до одной воронки;
• отсутствие уклона или направление уклона от выпуска;
• отвод воды возле фундамента.

Для четырёхскатной крыши длину желоба считают по всем карнизам, а число труб подбирают по водосборной площади и характеристикам системы. Четыре трубы у углов — удобная отправная точка, но длинные стороны или большая площадь могут потребовать дополнительных выпусков. Перед покупкой сверьте схему с таблицей производителя и продумайте, куда будет уходить вода.
